Czujnik indukcyjny M30 NPN a PNP – czym się różnią i który wybrać?

Automatyzacja procesów produkcyjnych wymaga stosowania niezawodnych czujników, które precyzyjnie wykrywają obecność elementów metalowych. W wielu instalacjach przemysłowych popularnym rozwiązaniem jest czujnik indukcyjny M30, dostępny w różnych konfiguracjach elektrycznych, m.in. z wyjściem NPN lub PNP. Wybór właściwego typu ma bezpośredni wpływ na poprawność działania całego układu sterowania.

Jak działa czujnik indukcyjny M30?

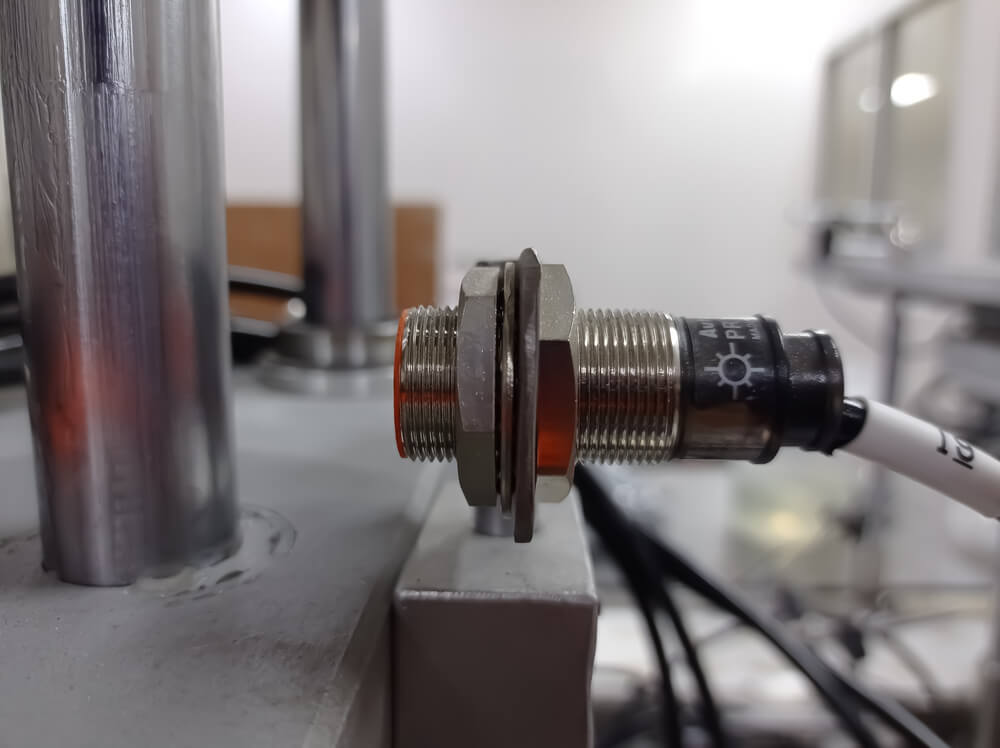

Czujnik indukcyjny M30 to urządzenie wykrywające obecność obiektów metalowych bez kontaktu mechanicznego. Działa na zasadzie generowania pola elektromagnetycznego, które zmienia się w momencie zbliżenia elementu przewodzącego. Czujnik wysyła sygnał wyjściowy, który jest następnie interpretowany przez sterownik PLC lub inny układ sterowania. Podstawowa zasada działania jest taka sama zarówno w przypadku wersji NPN, jak i PNP. Różnica dotyczy jednak sposobu przekazywania sygnału elektrycznego i rodzaju wyjścia tranzystorowego, co ma kluczowe znaczenie przy projektowaniu instalacji automatyki.

Różnice między czujnikiem NPN a PNP

Największa różnica między wersjami NPN i PNP dotyczy sposobu przesyłania sygnału wyjściowego.

• Czujnik indukcyjny M30 NPN po wykryciu obiektu łączy swoje wyjście z masą układu. Oznacza to, że prąd płynie od odbiornika w kierunku czujnika. Takie rozwiązanie nazywa się wyjściem typu „sinking”.
• Czujnik indukcyjny M30 PNP działa odwrotnie. Po wykryciu obiektu podaje na wyjście dodatnie napięcie zasilania. W tym przypadku prąd płynie od czujnika do odbiornika. Ten typ określa się jako wyjście „sourcing”.

Różnica sprowadza się więc do kierunku przepływu prądu i sposobu sterowania odbiornikiem. W praktyce oznacza to, że dobór czujnika powinien być dopasowany do układu sterowania, aby uniknąć problemów z komunikacją pomiędzy czujnikiem a sterownikiem PLC.

Kiedy wybrać czujnik indukcyjny M30 NPN, a kiedy PNP?

Wybór odpowiedniego typu czujnika zależy głównie od rodzaju instalacji i stosowanych standardów. Czujnik indukcyjny M30 NPN znajduje zastosowanie przede wszystkim w systemach azjatyckich, gdzie wyjście typu „sinking” jest powszechnie używane. Sprawdza się także w instalacjach, w których wiele odbiorników podłączonych jest do jednego sterownika. Czujnik indukcyjny M30 PNP jest natomiast popularniejszy w Europie, ponieważ sygnał dodatni jest łatwiejszy do diagnozowania i mniej podatny na zakłócenia. W nowych liniach produkcyjnych częściej stosuje się wersje PNP, natomiast czujniki NPN nadal spotyka się w starszych systemach oraz w układach projektowanych według azjatyckich norm.

Podsumowanie

Dobór między wersją NPN a PNP w przypadku czujnika indukcyjnego M30 zależy przede wszystkim od standardów w danym zakładzie, rodzaju układu sterowania oraz środowiska pracy. PNP jest najczęściej stosowany w nowych instalacjach przemysłowych, natomiast NPN pozostaje popularny w systemach starszego typu. Przed zakupem warto sprawdzić nie tylko rodzaj wyjścia, ale także parametry techniczne, aby mieć pewność, że czujnik będzie pracował niezawodnie i precyzyjnie w danej aplikacji.
